ワンポールテントを自作してみた!(企画・設計編)
さて、ヘキサタープの自作に続き、いよいよワンポールテントを自作します!
最終的には、前回作成したタープと一緒にこんなイメージで、自分なりの機能を盛り込んだONLY ONEのテントにしたいんです!
では、まずは企画・設計から。
一番の悩みどころが、底面の形を幅と高さ。
各社の2~3人用ワンポールテントのサイズを比べてみました。
ドッペルギャンガー ワンポールテント
六角形で280cm、奥行き242cm、高さ170cm
高さと幅のバランスもいいんじゃない。
出典元:ドッペルギャンガー http://www.doppelganger-sports.jp/product/t3_12_44_62/
オガワキャンパル ピルツ7ST
六角形で幅330cm、奥行き286cm、高さ180cm
これも高さと幅のバランスがいいね。
サイズも大きすぎず、小さすぎず、ちょうどいいね。
二人ならゆったり使えそう。
出典元:オガワキャンパル http://www.ogawa-campal.co.jp/products/detail.php?product_id=47

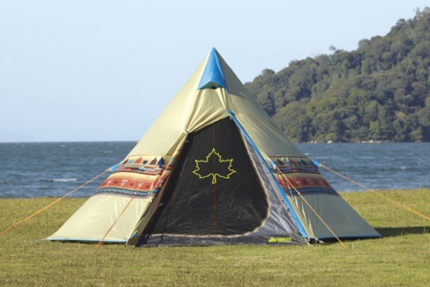

LOGOS ナバホTepee 300
六角形で幅300cm、奥行き280cm、高さ180cm
このくらいのサイズが限度だろうな。
出典元:ロゴス http://www.logos.ne.jp/products/info/2046

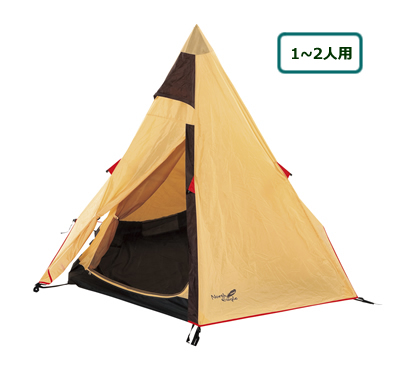

ノースイーグル ワンポールテントmini200
これも六角形で幅240cm、奥行き200cm、高さ190cm
1~2人用で一回り小さいサイズ。幅と高さのバランスが悪く、見た目がいまいち。
出典元:ノースイーグル http://www.northeagle.co.jp/ne157.html

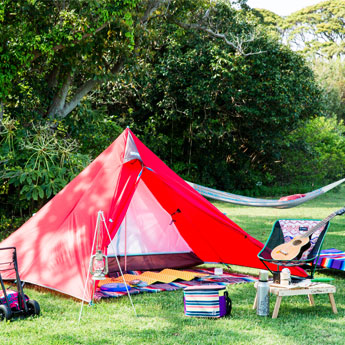

tent Mark designs CAMPANDA「PANDA」
四角形で幅240cm、奥行き240cm、高さ150cm。
こいしゆうかさんが企画したキャンプ女子をターゲットにしたともてかわいいテントで、ひとまわり小さめ。
四角形なのでデッドスペースも少なく、その分サイズが小さくても済んでいるんですよね。
出典元:tent Mark designs http://www.tent-mark.com/campanda/
まずは底面の形から。
2~3人用は六角形が主流。これ以上大きくなると八角形が多くなりますね。
四角形は有効面積が大きくて使いやすいし、作りやすいのだけど、面白みがない。
八角形は、面が多くなるので、生地も多くなるし、縫製も大変。
私的には、五角形か六角形がいいな。
変形の五角形、六角形という選択肢もなし。
変形にした方が有効面積が広くなることも考えられるけど、製作作業が面倒になるからね。
正五角形、正六角形のいずれかで行きます!シルエットも美しいし。
次に幅と高さの検討。
できるかぎりコンパクトにしたいので、幅は280cmが妥当か?
高さは、あまり高すぎるとデザイン上のバランスが悪くなるし、直立するほどの高さも必要ない。
立って中で作業することも少ないので、ちょっと屈めばいいくらいで。
高さは高くそびえる感じよりも、ペッたっと頂点から扇状に広がった感じがいいなあ。
160cmくらいにするか。低くなるとデッドスペースが多くなるのが欠点でもあるが。
最終的には、エクセルで図面を書いてみて決めます。

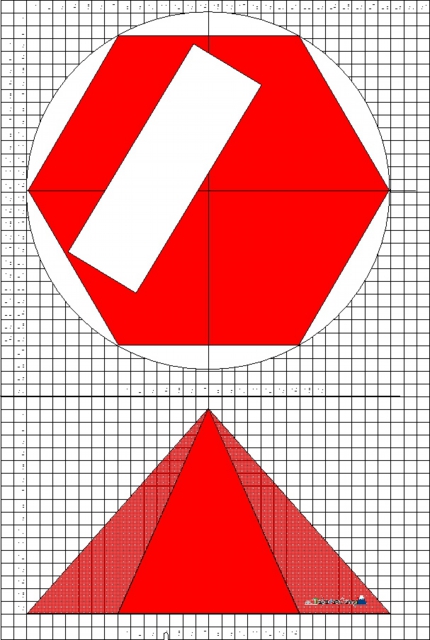

五角形にしてみたり六角形にしてみたり、幅は280cmから300cm、高さは160cmから170cmで色々なパターンで作図してみました。
図面上、コットが置けるスペースがあるか、コールマンのツーリングテントSTのインナーが置けるか、など検討しますよ。
ツーリングテントSTのインナーはサイズが大きすぎて、六角形・幅300cmでも中で使うのは無理。
持っているユニフレームのフォールディングコットは問題なく置けます。

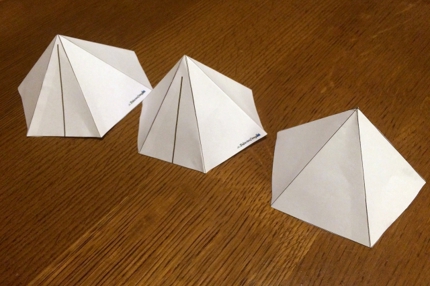

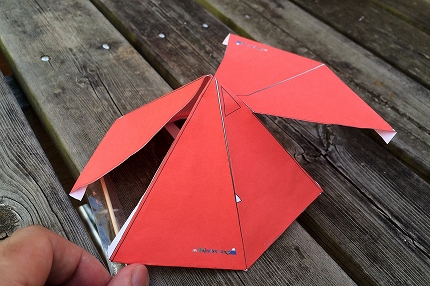

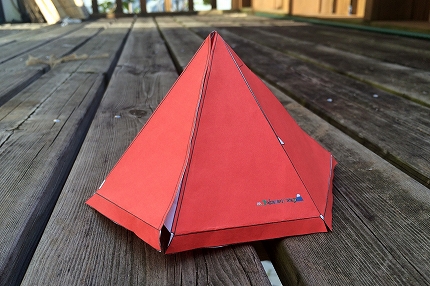

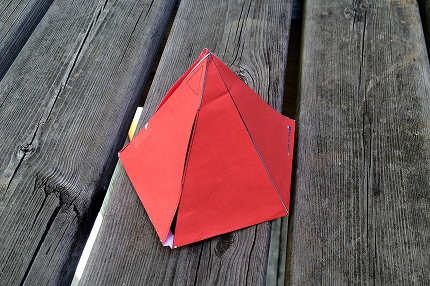

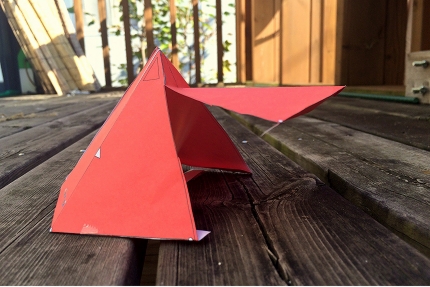

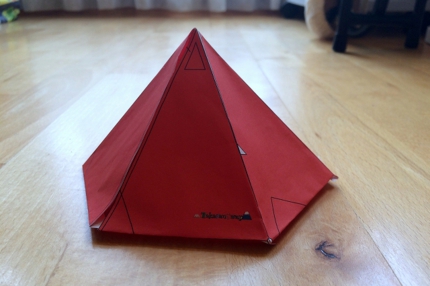

モデルを作って、バランスも検討しますよ。
あれこれ悩んだ挙句、張り方で変更可能な仕様にすることに。
オリジナル自作テントなので、独自性を出しますよ。
基本は六角形で幅280cm 高さ160cmに決定!
それからも機能面だったり、ベンチレーター、ポールの取り付け、ファスナーをどうするかなどいろいろ検討しましたよ。
というわけで、今回の自作テントの基本機能設計は以下のとおり。
・設営の簡単なワンポール型のテント=正六角形で幅280cm、高さ160cm
・ソロ時に五角形としてコンパクトに利用できる。
・冬季、雨天での利用も想定し、スカートを出し入れ可能。
・高さを変更できる。(スカート分の高さ10cmUP可能)
・開放感ある半タープとしても利用できる。
これらの機能を盛り込んで作っていきます。

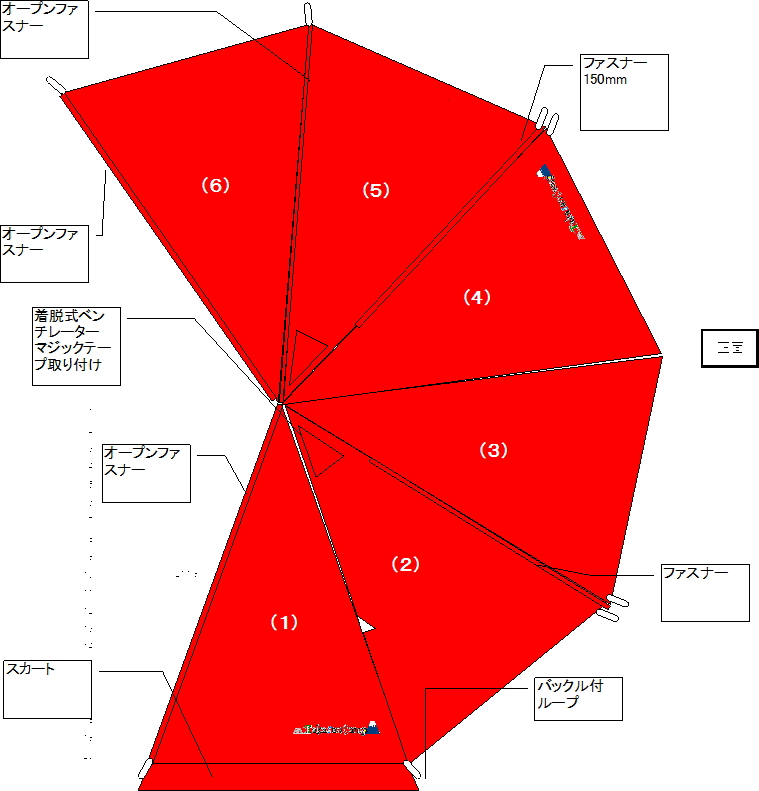

どうやって実現するか図面で考えますよ。
(3)(4)の両端にファスナーを付け、メインの入り口とするとともに、2枚の幕を跳ね上げて、開放的な空間ができるようにします。
(1)と(6)もファスナーで接続されており、この部分を離し、(1)のファスナーを(5)のファスナーに付けることにより、ソロ時用に五角形のテントにすることができるようにします。
(6)のファスナーを外して、完全に(6)の幕を取り外すことも可能。
あわせて入り口部分を跳ね上げることで、半タープっぽい、より開放的な空間が生まれます。
内側に折りたたんであるスカート部分を延ばすことで、テントの高さを10cm高くすることもできます。
幕自体を可変にすることで、いろんなバリエーションの張り方ができますよ。
さてと、本当に作れるんでしょうか。。。。
で、エクセルで設計図を画いていきますよ。
意外と面倒なのが計算なんですね。
六角すいを展開した平面図に落とさないといけないんですね。
展開図が上にすでに掲載しているものですが、六角すいの面は6つの二等辺三角形からできているわけで、テントを作るには、この二等辺三角形のサイズを求めないといけないんですね。
中学生レベルの数学ですね。

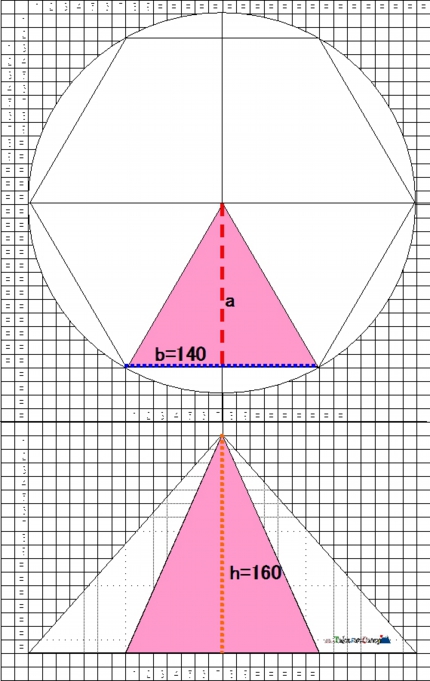

まず、底辺の正六角形は6つの正三角形からできているので、正三角形の高さ(a)が、六角形の中心から辺への長さになります。正三角形の1辺の長さを(b)=140cmとすると、
二等辺三角形の底辺から六角すいの中心までの長さ(a)は121.24cmとなります。

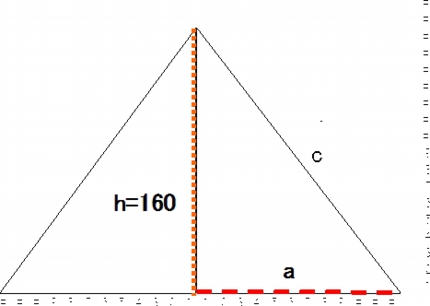

六角すいの高さは160cmとするので、六角すいを横から見た図にするとこうなります。
この直角三角形の斜辺(c)を求めれば、二等辺三角形の生地の高さが求められます。
「三平方の定理」により、
つまり、このテントの1面の二等辺三角形は
底辺が140cm、高さが200.75cm
となります。
斜辺も上記の式から求められるので、計算すると、212.6cmとなります。
ふう~って感じです。
数学の時間でした。。。
これを手計算でやるのもばかばかしいので、ネットで調べてみると、ありました!
CASIOが運営しているKEISANのサイト!
値を入力すれば、計算機をたたかずとも、一瞬です。すばらすい!
まあ、ここまで精密にしなくても、どうせ縫製の段階で狂ってしまうんですけどね。。。数cm単位くらいで。。。
気持ちだけは、正確にやるつもりでチャレンジしますよ。
