ワンポールテントを自作してみた!(製作編 その2)
さて、製作編その1に引き続き、その2ですよ。
残る工程は、以下のとおりです。
(5)ファスナーの取り付け
(6)本体パーツの結合、引き綱ループの取り付け
(7)頂点の補強パーツ、ポール用のベルト取り付け
(8)ペグダウン用ベルトの取り付け
(9)スカートへのハトメ取り付け、収納方法
(10)ロゴの取り付け
(11)シームシーラー塗り
(5)ファスナーの取り付け
注文したファスナーがようやく届きました。
止水ファスナーの「アクアガード」です。
長さ150cmが2本、210cmが3本のオーダーメイド品です。
片面はコーティングされており、撥水性があります。
ファスナーから水が浸入しづらいものとなっていますが、完全防水ではありません。
今回発注したのは「逆開」ファスナーです。
「逆開」は、2つファスナーが付いていて、上下どちらからでも開くことができます。
また、下まで下ろすとファスナーを切り離すことができます。
今回のテントはこれがミソなのです。
ファスナーを取り付ける部分に、生地のツレ防止用としてアイテープをアイロンで付けてから、ファスナーを縫い付けることにしました。
生地の表面とファスナーの表面を合わせて、縫いますよ。
縫い終わって、生地をひっくり返すとこうなります。
ひっくり返したところを、もう一度ミシンをかけて。
こんな具合になります。
これをひたすら繰り返して、5本のファスナーを縫い付けていきます。
150cmのファスナーは、辺の途中までになるので、残りの部分は生地と生地を縫い合わせる縫い代を残しておきます。
ファスナーを取り付けてみると、本体生地の長さが違う!!
なんだこの致命的なミスは???
長さを測ってみると、212cmのはずが220cm近くあるじゃないですか??
型紙を作って切ったのに。。。。型紙のサイズが違っていたのか。。。。
各本体生地が微妙にサイズが違っています。orz
多少伸びる生地なので、採寸時に生地の張り具合で2cmから5cmほどの差異ができてしまっていたんです。
大きな生地の採寸は難しいなあ。。。。
長くなった部分をカットするしかないので、せっかく縫い付けたスカート部分をリッパー解いて。。。
やり直しは、3枚。。。
りんも手伝ってくれました。
ひたすら地道な作業です。
スカートを外して、本体生地の長い部分をカットして、再度縫い直しです。。。
今回利用したファスナーの「アクアガード」は、両面スライダーが規格上ないのですが、テントで両面スライダーが無いと、内側からファスナーが開けられないという致命的な不便さになってしまいます。
そこで、試しに自分でパーツを購入して、変更してみます。
本来であれば、ファスナーを取り付ける前に作業をしたほうが良いのですが、部品の到着が前後してしまったためあとの工程に回しました。
で、用意したのが、YKKのコイルファスナー用の両面スライダー5号と上止め金具5号用です。
この両面スライダーを購入するのにも苦労しました。裁縫用に良く用いられる3号のパーツ類は手に入れやすいのですが、5号以上になるとなかなか一般向けに販売されていないんですよね。
スライダーを入れ替えるためには、まず、上止めのパーツを外す必要があります。
アクアガードの上止めはプラスチックでできているので、ペンチで引っ張れば簡単に抜けます。
既存のスライダーを外して、代わりに両面スライダーを入れます。
問題なくスムーズに動きます。
外したプラスチックの上留めは、ゆるくなってすぐに抜けてしまうので、購入した金属性の上止め金具を代わりに取り付けて完了です。
ところが、下のパーツが引っかかって、スライダーを抜くことができません。
これができないと「逆開」にならなくて、本体生地を切り離すことができなくなります。
やっぱり専用のものでないとだめですね。
最終的には、出入り口にする部分のみスライダーを両面スライダーに入れ替え、切り離しが必要な部分は、既存のスライダーを生かすことにしました。
(6)本体パーツの結合・引き綱ループの取り付け

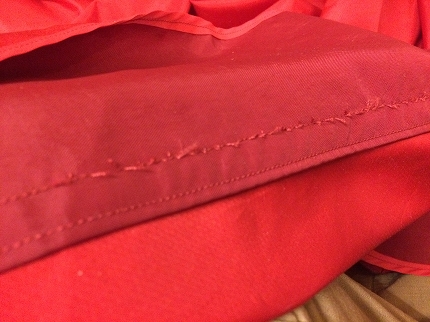

ファスナー以外の接合部分を縫い合わせていきます。
スカートと同じように、2枚の生地を織り込んで縫いますよ。

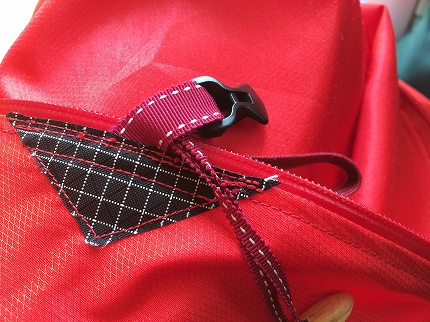

生地の縫うのとあわせて、張り綱用のループを取り付けます。

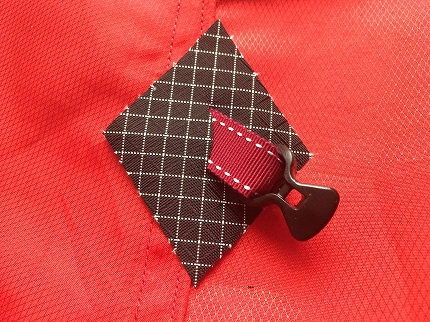

ループは、アクセントとしてステッチの入ったグログランテープにガイラインアジャスターを付けます。
生地の縫い合わせ部分に、グログランテープを差し込んで、一緒に縫います。
補強用にダイニーマXグリッドの生地を使用し、縫いつけます。
ファスナーが付いている部分は、片側にループを縫い付けますよ。
本体生地を巻き上げて、留めるパーツもあわせて、取り付けます。
テントの巻上げ部分に付いている楕円状の部品です。
調べてみると、この部品は「ダッフルボタン」というらしい。確かにダッフルコートとかにボタンとして使われていますよね。
サイズや形、材質も色んなものがありますね。
購入したものを使用しても良かったのですが、簡単に作れるので、作ってしまおうということに。
材料は、ダイソーに売っている竹製まな板108円ですよ。
まな板を適当なサイズにカットします。
ディスクサンダーを使って、一気に削ります。
こんな感じになります。
ドリルで穴を2つ開けて、
クリアニスを塗って、つやを出します。
スタンドは、材木の切れ端と楊枝で即効作りました。
これに、グログランリボンの4mm幅のものを通します。
張り綱用のループのリボンとデザインを合わせました。
このパーツのもう片方のループには、ゴムテープを利用します。
引き綱用のループを取り付けた部分に巻き上げ用のパーツを取り付けるのですが、すでに引き綱用ループを取り付けた後だったので、一部を解いて、巻き上げ用パーツを差し込みます。
裏面にはゴムテープを縫い付けます。
しつけ糸で仮止めして、引き綱用ループと巻き上げ用パーツとゴムテープを一緒にミシンで縫います。
こんな感じになります。
本来であれば、巻き上げ用のパーツは、裏面に付けることが多いのでしょうが、あえて表面に取り付けて、デザインのアクセントとして見せることを意識しました。
(7)頂点の補強パーツ、ポール用のベルト取り付け
次に、頂点部分の補強パーツを取り付けます。
このテントは本体生地をファスナーで取り外せるようにするので、頂点部分をすべて縫い合わせるわけにはいきません。
ダイニーマXグリッドストップ生地を円に切り抜いた形に2枚作ります。
これを表面と裏面に縫い付けます。
6枚目の生地は分離可能とするので縫い付けません。
パーツの端の部分の表面、裏面に、マジックテープを縫いつけます。
本体生地にも、マジックテープを縫い付けます。
本体生地を補強パーツで挟んで、マジックテープで止めるイメージです。
これで、6枚目の本体生地を縫いあわせなくても、くるんでマジックテープで止めることで、頂点部分の補強パーツの形状を保てます。
縫い目はあまりにも汚いので、お見せするのは恥ずかしいのでが。。。糸を黒にすればよかったと後悔。。。
ポール用のベルトの作成です。
ポリプロピレンベルト20mmを六角形の対角線状にし、中心点をハトメで留めます。
これも6枚目の本体生地を切り離せるようにするために、ベルト部分にマジックテープを取り付けます。
6枚目以外の部分は、本体生地に縫い付けます。
ポールの先端部分が突き抜けないように、これを使います。
チビの宝物のスーパーボール!
山のようにあります。
ひとつ拝借して。
これをポールの先端にぐりぐりと差し込みます。
レーダードームみたい。
これで、補強パーツ部分を閉じると、先端が保護されます。
テントを吊るして設営したり、タープを接続するためのループを頂点部分に取り付けます。
頂点部分が完成です。
(8)ペグダウン用ベルトの取り付け
いよいよ完成まじかになってきました。
ペグダウン用のベルトに使用するのは、アウトドア向けのゴムロープ4mmと、
ポリエステルベルトとバックルです。
こんなふうになります。
これを本体生地に縫い付けます。
補強にダイニーマXグリッドストップの生地を縫い付けてから、ベルトを縫い付けます。
ペグダウンするのは、ゴムロープの方になります。
バックルは、設営するときのための、補助ベルトを繋げるのに使用します。
次に設営用の補助ベルトを作ります。
ワンポールテントは、設営するときに六角形の各頂点の位置を決めて、ペグダウンをしないといけないので、簡単に設営するためのベルトです。
材料は、余っていたアクリル製のベルト。
図面に沿って、正確に六角形の頂点方向へベルトをあわせて、中心にハトメを打ちます。
色がばらばらですが、カラフルでまあいいかぁ。
六角形を保てるように、ポリプロピレンベルトを六角形にして縫い付けます。
ペグを打ち込むべき、中心から1m40cmの部分に目印として縫い目をつけて完成!
(9)スカートへのハトメ取り付け、収納方法
各スカートの両端にハトメを取り付けます。
スカートを内側に折りたたんでの収納を可能にするために、どうするか?
いろいろ悩みました。
案1)ダッフルボタンを付け、ハトメの穴にダッフルボタンを通して留める
案2)マジックテープで留める
案3)スナップボタンで留める
案1は、スカートが垂れてみっともなくなりそう、案2はマジックテープが土で汚れると留められなくなるため却下、案3のスナップボタンで留めるのが最適ということに。
今回使用するのは、「リングスナップ」です。
糸を使用せずに、リングでスナップボタンを取り付けることができます。
スカートと本体生地の両方にスナップを取り付けます。
これでスナップの着脱で、スカートを内側に収納することができます。
(10)ロゴの取り付け
ロゴの取り付けは、製作編(その1)で完了済み!
(11)シームシーラー塗り
最後に、縫い目にシームシーラーを塗って完成ですが、これはお天気のいい日に張ってから塗ります。
ということで、ついに完成です!!
いや~長い道のりだった。。。。
ミスや試行錯誤の連続でした。
さてといったいいくらかかったのでしょうか???
購入した材料費のレシートを全部合計してみると。。。。
なんと、有名メーカーのワンポールテントが買えてしまうほどのお値段。Σ( ̄ロ ̄lll)
次はいよいよ試し張りです。
